| 产品特性：示波器 | 是否进口：否 | 产地：深圳 |

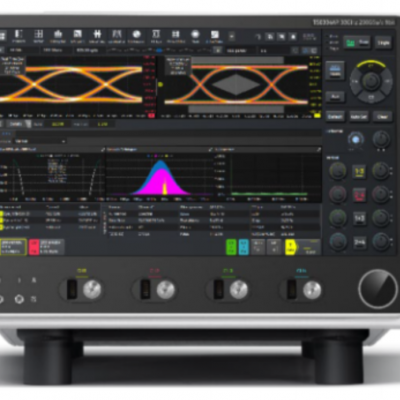

| 类型：数字示波器 | 品牌：万里眼技术 | 型号：TS0604AP |
| 通道数：4 | 带宽：80GhzMHz | 采样率：200GS/s |
| 指标 | 规格 | TS0604AP/TS0602AP | TS0704AP/TS0702AP | TS0804A/TS0802A |
|---|---|---|---|---|
| 带宽 | 带宽 | 60GHz ~ -3dB | 70GHz ~ -3dB | 80GHz ~ -3dB |
| 采样率 | 200GSa/s | |||
| 幅度平坦度 | ≤ ±1dB @ 1MHz~10GHz | ≤ ±2dB @ 10GHz~60GHz | ≤ ±3dB @ 60GHz~80GHz | |
| 相位平坦度 | ≤ ±1° @ 1MHz~10GHz | ≤ ±3° @ 10GHz~60GHz | ≤ ±5° @ 60GHz~80GHz | |
| 精度 | 有效比特位 | 5.0bits @ 400mVfs 4.6bits @ 100mVfs | 4.9bits @ 400mVfs 4.5bits @ 100mVfs | 4.8bits @ 400mVfs 4.4bits @ 100mVfs |
| 本底噪声 | 2.8mV(rms) @ 400mVfs 0.8mV(rms) @ 100mVfs | 2.9mV(rms) @ 400mVfs 1.0mV(rms) @ 100mVfs | 3.0mV(rms) @ 400mVfs 1.2mV(rms) @ 100mVfs | |
| 本底抖动 | 50fs rms | |||
| 输入通道 | 端口数 | 2/4 | ||
| 端口形式 | 1.0mm (M) | |||
| 通道间固有偏差 | ±1ps pk | |||
| 硬件档位 & 动态范围 | 0.5mV~4V | |||
| 触发 & 同步 | 触发模式 | 高带宽边沿触发、边沿触发、脉宽触发和毛刺触发等 | ||
| 触发灵敏度 | ±1 格 | |||
| 数据处理能力 | 存储深度 | 500Mpts/1Gpts/2Gpts/4Gpts | ||
| 测量特性 | 测量功能 | 基础测量、***信号完整性分析、PAM - N ***信号分析、抖动分析等 | ||
| 探头 | 电探头 | 112Gbps ~ SerDes、PCIe5.0~、DDR5~ 等测试套 | ||
| 光探头 | 25GHz @ -3dB 带宽，RC 频率响应，线缆 / 软板焊接前端 67GHz @ -3dB 带宽，1310nm/1550nm 波长，FC/PC 光接口输入 | |||
| 整机 | 产品尺寸 | 532mm (W) * 500mm (D) * 340mm (H) | ||
| 产品重量 | 2CH 32kg / 4CH 37kg |
